类别

Category

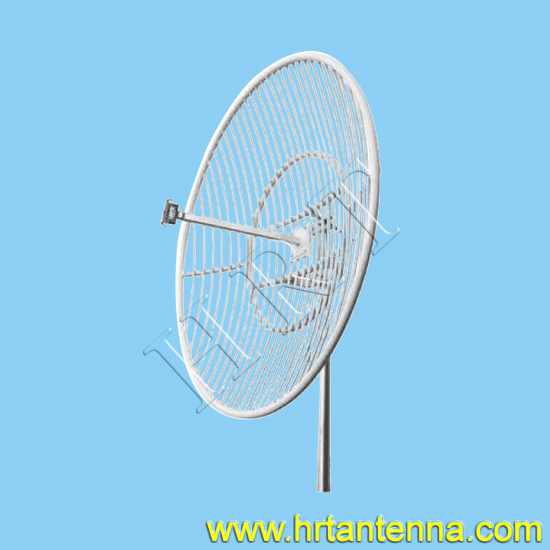

栅格天线Grid Antennas

型号

Model

TDJ-2400SPD12-27

频率范围

Frequency range-MHz

2400-2500

带宽

Bandwidth-MHz

100

增益

Gain-dBi

27

水平面波瓣宽度

Horizontal Beamwidth-°

6.5

垂直面波瓣宽度

Vertical Beamwidth-°

6.5

前后比

F/ B Rati-dB

≧30

电压驻波比

VSWR

≦1.5

标称阻抗

Nominal impedance-Ω

50

极化方式

Polarization

垂直Vertical

最大功率

Maximum power-W

100

尺寸

Dimensions-m

1.2

重量

Weight-kg

20

抗风强度

Rated Wind Velocity-m/s

60

接头型号

Connector

N座或客户指定Block N, or customer specified

支撑直径

Mounting Mast Diameter-mm

Φ50-70
