类别

Category

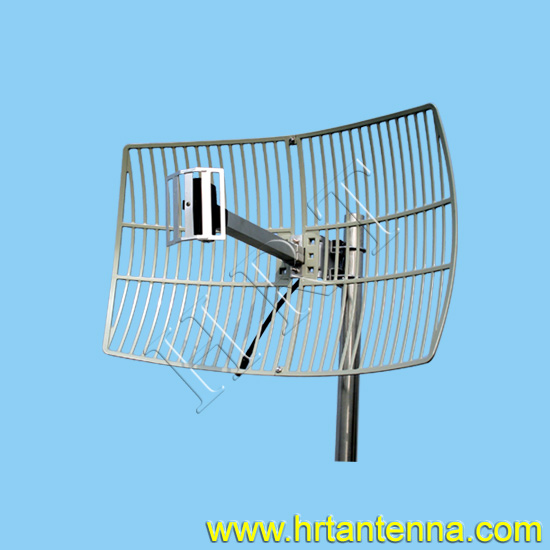

栅格天线  Grid Antennas

型号

Model

TDJ-3500SPD6

频率范围

Frequency Range-MHz

3400-3600

带宽

Bandwidth-MHz

200

增益

Gain-dBi

23

垂直面波瓣宽度

Vertical Beamwidth-°

10

水平面波瓣宽度

Horizontal Beamwidth-°

10

前后比

F/ B Ratio-dB

≧25

电压驻波比

VSWR

≦1.5

标称抗阻

Nominal resistance-Ω

50

极化方式

Polarization

垂直Vertical

最大功率

Maximum power-W

100

尺寸

Dimensions-m

0.4x0.6

重量

Weight-kg

2.4

抗风强度

Rated Wind Velocituy-m/s

60

接头型号

Connector

N座或客户指定Block N, or customer specified

支撑杆直径

Mounting

Mast Diameter-mm

Ф40-50
