类别Category

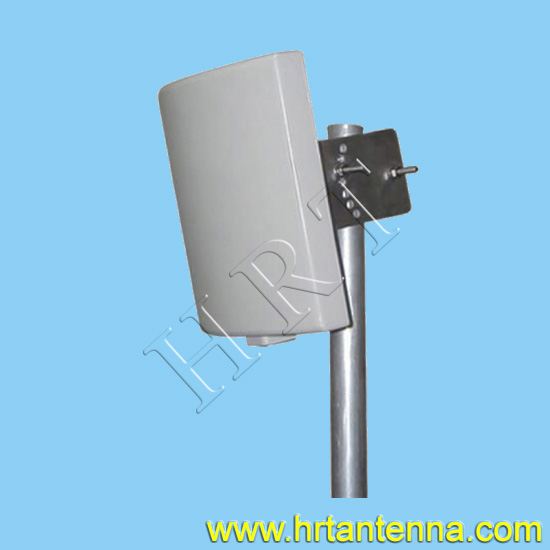

板状天线Panel Antennas

型号Model

TDJ-1200HB

频率范围Frequency Range-MHZ

1000~1200

带宽Bandwidth-MHZ

200

增益Gain-dBi

12

水平面波瓣宽度Horizontal Beamwidth-°

60

垂直面波瓣宽度Vertical Beamwidth-°

12

前后比F/B Ratio-dB

≥25

电压驻波比VSWR

≦1.5

标称阻抗Nominal Impedance-Ω

50

极化方式Polarization

垂直 Vertical

最大功率Maximum Power-W

100

尺寸Dimension-mm

220x190x50

重量Weight-kg

1.5

抗风强度Rated Wind Velocity-m/s

60

接头型号Connector

N座 N Female

支撑杆直径Mounting Mast Diameter-mm

Ф35~50
