类别

Category

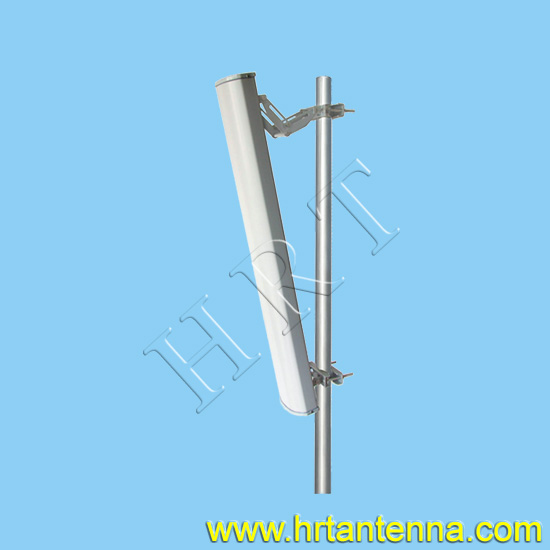

板状天线 Panel Antennas

型号

Model

TDJ-5800BH90D21

频率范围

Frequency range

5725-5850

带宽

Bandwidth

125

增益

Gain

水平面波瓣宽度

Horizontal Beanwidth-°

垂直面波瓣宽度

Vertical Beamwidth-°

10

前后比

F/B Ratio-dB

电压驻波比

VSWR

≤1.5

标称阻抗

Nominal Impedance-Ω

50

极化方式

Polarization

垂直

Vertical

最大功率

Maximum Power-W

100

尺寸

Dimensions-mm

700×175×60

重量

Weight-kg

4

接头型号

Connector

N座

N Female

支撑杆直径

Mounting Mast Diameter-mm

Φ40-50
