类别

Catcgory

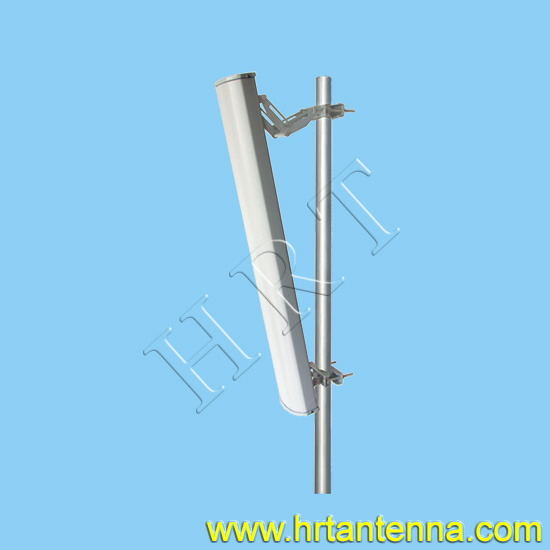

板状天线 Panel Antennas

型号

Model

TDJ-5800BH120D19

频率范围

Frequency Range-MHz

5725-5850

宽带

Bandwidth-MHz

125

增益

Gain-dBi

18

水平面波瓣宽度

Horizontal Beanwidth

垂直面波瓣宽度

Vertical Beamwidth

前后比

F/B Ratio-dB

≥18

电压驻波比

VSWR

≤1.5

标称阻抗

Nominal Impedance-Ω

50

极化方式

Polarization

垂直

Vertical

最大功率

Maximum Power-W

100

尺寸

Dimensions-mm

700X175X60

重量

Weight-kg

接头型号

Connector

N座

N Female

支撑杆直径

Mounting Mast Diameter-mm

Φ40-50
