类别Category

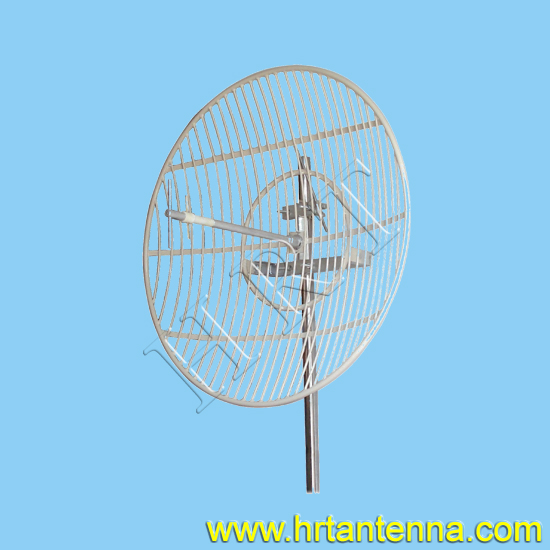

栅格抛物面天线Grid parabolic antenna

型号Model

TDJ-1200HSD15-22

频率范围Frequency range-MHz

1000-1200

带宽Bandwidth-MHz

200

增益Gain-dBi

22

水平面波瓣宽度Horizontal Beamwidth-°

10

垂直面波瓣宽度Vertical Beamwidth-°

10

前后比Front to Back Ratio-dB

≧30

电压驻波比VSWR

≦1.5

标称阻抗Nominal impedance.-Ω

50

极化方式Polarization

垂直 Vertical

最大功率Maximum power-W

100

尺寸Dimensions-m

Φ1.5（Diameter）

重量Weight-kg

25

抗风强度Wind strength-m/s

60

接头型号Connector

N座或客户指定Block N, or customer specified

支撑杆直径Rod diameter-mm

Φ50~70
