类别Category

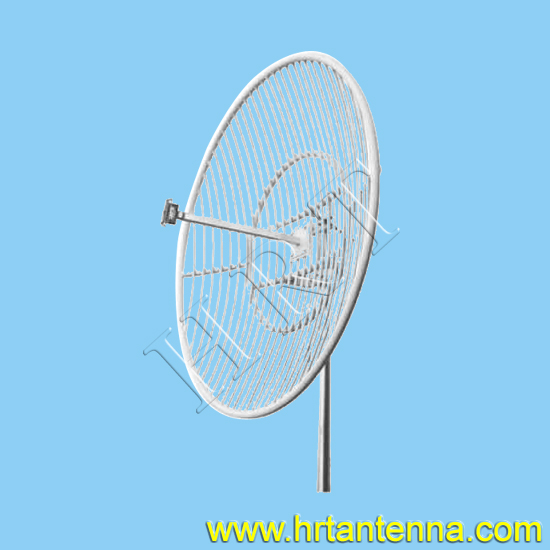

栅格天线Panel Antennas

型号Model

TDJ-1800HSD15-26

频率范围Frequency Range-MHZ

1710~1990

带宽Bandwidth-MHZ

170

增益Gain-dBi

26

水平面波瓣宽度Horizontal Beamwidth-°

6.5

垂直面波瓣宽度Vertical Beamwidth-°

6.5

前后比F/B Ratio-dB

≥30

电压驻波比VSWR

≦1.5

标称阻抗Nominal Impedance-Ω

50

极化方式Polarization

垂直Vertical

最大功率Maximum Power-W

100

尺寸Dimension-mm

Ф1500

重量Weight-kg

25

抗风强度Rated Wind Velocity-m/s

60

接头型号Connector

N座或用户指定N fenmale or Customization

支撑杆直径Mounting Mast Diameter-mm

Ф50~70
